Adegas ALUM – Garrafeiros – Suportes para Garrafas e Adegas

Suporte ALUM 13 mm

0015 Adega Climatizada Suporte Garrafa de Vinho Pino ALUM Santo Andre

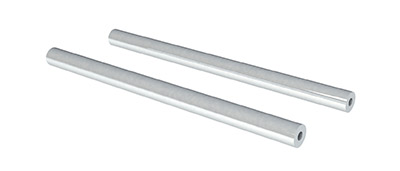

0016 Adega Climatizada Suporte Garrafa de Vinho Pino ALUM Ribeirao Preto

Apresentação do Produto

Comercializamos os suportes ALUM das seguintes formas:
– Sem o painel possibilitando a montagem em um móvel / marcenaria existente;
– Montados em painéis de MDF com medidas padronizadas para fixação na parede ou sobre outros painéis.
– Montados em painéis de MDF sob medida (Projetos Especiais), conforme o link abaixo.

Projetos Especiais…

Acabamento dos Painéis

Mantemos em estoque painéis MDF com 18mm de espessura nos acabamentos abaixo.
Outros acabamentos podem ser fornecidos sob encomenda, consulte em nossa biblioteca os links para os padrões de acabamento disponibilizados pelos fabricantes

Biblioteca…

010 Adega de parede modular de parede suporte de garrafas Santa Catarina Preto Trama — PRETO TRAMA

009 Adega de parede modular de parede suporte de garrafas Brasilia Carvalho Dakar — CARVALHO DAKAR

0004 Adega Climatizada Suporte Garrafa de Vinho Pino ALUM Belo Horizonte — RTL

0002 Adega Climatizada Suporte Garrafa de Vinho Pino ALUM Rio de Janeiro — RTL

0006 Adega Climatizada Suporte Garrafa de Vinho Pino ALUM Goiania — RLH

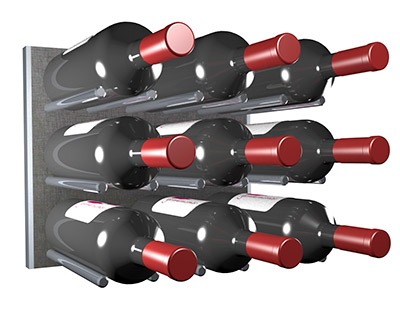

0008 Adega Climatizada Suporte Garrafa de Vinho Pino ALUM Guarulhos — RLH

0009 Adega Climatizada Suporte Garrafa de Vinho Pino ALUM Campinas — RTL

0012 Adega Climatizada Suporte Garrafa de Vinho Pino ALUM São Bernardo do Campo — RLH

0011 Adega Climatizada Suporte Garrafa de Vinho Pino ALUM Duque de Caxias — RLH

Dimensões dos módulos

Nossos módulos medem 36cm de largura por 30cm de altura.
Eles podem ser fornecidos no modelo ALUM-RTL (Rótulo para frente) ou ALUM-RLH (Rolha para frente) conforme as imagens abaixo (os módulos RTL possuem uma usinagem em ângulo no painel, de forma que o pino fique levemente inclinado evitando que as garrafas rolem para frente):

0013 Adega Climatizada Suporte Garrafa de Vinho Pino ALUM Natal

Espaçamento mínimo recomendado entre pinos 13 mm

Com a montagem abaixo, o espaçamento entre os centros das garrafas será de 100mm (10cm).
Para as garrafas com bojos maiores que 90mm recomendamos aumentar o espaçamento.
A recomendação abaixo é para garrafas de 750ml (Bordeaux)

Montagem dos pinos de alumínio

A montagem dos pinos é similar em ambos os modelos, seja o ALUM-RTL (Rótulo para frente) ou ALUM-RLH (Rolha para frente),
Os pinos são fixados com parafusos que são inseridos pela parte traseira do painel, conforme a imagem abaixo.

A fixação dos painéis na parede é realizada através de buchas e parafusos que acompanham o produto.
1º – Marque o local da furação e com uma broca para concreto faça os furos de 8mm;
2º – Coloque as buchas na parede, se necessário utilize um martelo.
3º – Posicione o painel e fixe-os com parafusos.
4º – Coloque a tampinha de acabamento sobre a cabeça do parafuso.

Acessórios

Os suportes da linha ALUM possuem alguns acessórios, comercializados separadamente,
que permitem uma customização da sua adega

O suporte de instalação frontal facilita a montagem dos pinos de alumínio sem a necessidade de desmontagem de um móvel existente. Também permitem a instalação dos pinos de alumínio diretamente na parede.

O suporte de instalação frontal e inclinado facilita a montagem dos pinos de alumínio sem a necessidade de desmontagem de um móvel existente, além de evitar que as garrafas rolem sobre os pinos de alumínio quando se deseja exibir os rótulos.

Suporte ALUM 25 mm

Espaçamento mínimo recomendado entre pinos 25 mm

Com a montagem abaixo, o espaçamento entre os centros das garrafas será de 85 mm (8,5 cm).
Para as garrafas com bojos maiores que 90mm recomendamos aumentar o espaçamento.
A recomendação abaixo é para garrafas de 750ml (Bordeaux)

Suporte ALUM 24 mm

Downloads

Aquivos DXF para CAD – RTL e RLH Baixar
